為了避免回流焊在使用過程中由於操作不當發生異常和產生不佳品。我們的技術人員特地為用戶整理了F係列中型無鉛熱風回流焊機的指導規範正確使用書。不過注意，此規範適合用於回流焊工藝使用。

回流焊的操作步驟：

1、檢查設備裏麵有無雜物，做好清潔，確保安全後，開機、選擇生產程序開啟溫度設置。

2、回流焊導軌寬度要根據PCB寬度進行調節，開啟運風，網帶運送，冷卻風扇。

3、回流機溫度控製有鉛*高(245±5)℃，無鉛產品錫爐溫度控製在(255±5)℃，預熱溫度：80℃~110℃。根據焊接生產工藝給出的參數值嚴、格控製回流焊機電腦參數值設置，每天按時記錄F係列中型無鉛熱風回流焊機參數值。

4、、按順序先後開啟溫區開關，待溫度升到設定溫度時即可開始過、PCB、板，過板注意方向。保證傳送帶的連續2塊板之間的距離不低於10mm。

5、將回流焊輸送帶寬度調節到相應位置，輸送帶的寬度及平整度與線路板相符，檢查待加工材料批號及相關技術要求。

6、小型回流焊機不得時間過長、溫度過高引起銅鉑起泡現象;焊點必需圓滑光亮，線路板必需全部焊盤上錫;焊接不佳的線路必需重過，二次重過須在冷卻後進行

7、要戴手套接取焊接PCB，隻能接觸PCB邊沿，每小時抽檢10個樣品，檢查不佳狀況，並記錄數據。生產過程中如發現參數值不能滿足生產的要求，不能自行調整參數值，必需立即通知技術員處理。

8、測量溫度：將傳感器依次插到測試儀的接收插座中，打開測試儀電源開關，把測試儀置於回流焊內與舊PCB板一起過回流焊，取出用計算機讀取測試儀在過回流焊接過程中的記錄的溫度數據，即為該回流焊機的溫度曲線的原始數據。

9、將已焊好的板按單號、名稱等分類放好。以防混料產生不佳。

F係列中型無鉛熱風回流焊機注意事項：

1、操作過程中不要觸碰網帶，不要讓水或油漬物掉入爐中，防止觸電。

2、經常檢驗加熱處導線，避免老化漏電.

3、焊接作業中應保證通風，防止空氣汙染，作業人員應穿好工作服，戴好口罩.

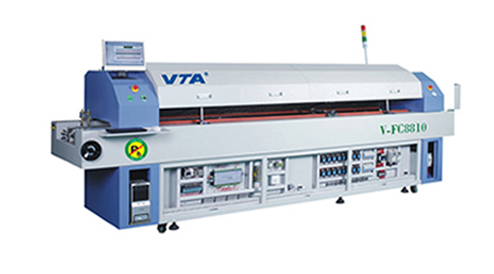

 F係列中型無鉛熱風回流焊機
