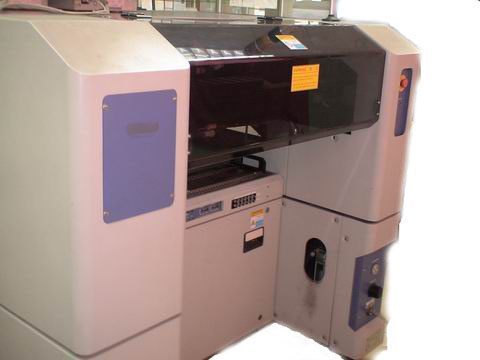

全視覺貼裝機

類別：貼片機係列

簡介：產品介紹： — 6個貼裝頭 — 伺服馬達驅動X、Y軸 — Z軸移動驅動係統 — 高精度固定視像係統/飛行對中識別係統 — 視範圍: □32×32mm(0.3mm間距),連接器

全國谘詢服務熱線:400-0755-098

立即采購在線谘詢

全視覺貼裝機產品介紹

產品介紹：

— 6個貼裝頭
— 伺服馬達驅動X、Y軸
— Z軸移動驅動係統
— 高精度固定視像係統/飛行對中識別係統
— 可視範圍: □32×32mm(0.3mm間距),連接器
— 飛行對中係統: 1005(英製0402)~QFP□22×22mm
(0603英製0201)~QFP□12×12mm(可選)
— 最大元件貼裝高度: 12mm標準
— 2D腳彎曲檢查
— 貼裝率:(最佳貼裝條件下)
Chip: 0.178sec/片
QFP: 0.75sec/片(飛行對中)
QFP: 1.6sec/片(固定視覺係統)
基板範圍為50×30~460×400 T=0.38~4.2mm
可裝載98個(8mm)帶式喂料器(104個可選)
— 安全蓋聯鎖功能
— Windows 98軟件操作
— 電源:單相100~240V 50/60HZ
— 氣源: 5 bar,無水、無油或灰塵
— 耗氣量:150NL/min

技術參數：

NO	設備型號	CP45FV+
1	識別方式	Line CCD
2	適應PCB尺寸	Max:4604004.0(mm)~Min:50500.5(mm),Option:0.8~4025t
3	可支持進料器	104EA(8mm tape feeder)
4	進板方式	Left----Right(Option:Right----Left)
5	貼裝精度	+-0.1mm/CHIP
5	貼裝精度	+-0.05mm/QFP
6	設備尺寸(L×M×T)	1650mm×1550mm×1350mm
7	電源及功率	100,110,200,220,240V 50/60Hz 2.6Kva(Max)
8	最小貼裝元件	0402
9	最大貼裝元件	32MM*32MM QFP BGA
10	IC檢測最小PITCH	0.3MM
11	BGA檢測最小PITCH	1MM
12	PCB最大貼裝尺寸	460MM400MM（可調到600MM400MM）
13	最多可裝	104個8*4FEEDER
14	小時實際產能	11500點
15	設備重量	Approx.1,130kg
16	元件適用範圍	最小1005(0402)chip～
16	元件適用範圍	最大32mmIC
